1U, 0U ve DIN ray montajına izin veren bir form faktöründe en yeni nesil SensorProbe cihazları. Kabin alanında ekonomik olan düşük profilli bir tasarım. sensorProbeX + birkaç standart konfigürasyonda gelir veya kuru kontak girişleri, IO'lar, dahili modem, analogdan dijitale dönüştürücüler, dahili UPS ve ek sensör portları gibi çeşitli modüller arasından seçim yapılarak özelleştirilebilir.

• Her sensör ProbX +, Ethernet, Modbus RS485, EXP ve BEB iletişimleriyle donatılmıştır.
• SensorProbeX + EXP ve BEB üniteleriyle uyumlu, cihazınızın yeteneklerini genişletin.
• 1U raf montaj braketleri, Alet gerektirmeyen 0U montajı veya DIN rayı montaj seçenekleri.
• Dahili sesli uyarı, SNMP, E-posta, SMS (isteğe bağlı hücresel modem gerektirir) ile bildirim.
• Çok çeşitli AKCP Akıllı sensörlerle uyumludur.
• Temel yapılandırmayla başlayın ve cihazınızı ihtiyacınız olan modüller ile oluşturun.
• 80 adede kadar sanal sensör.

Akıllı Sensörler

SensorProbeX +, tüm AKCP Akıllı sensörlerle uyumludur, bu da onu son derece çok yönlü ve uygun maliyetli bir izleme çözümü haline getirir. Veri merkezinden, uzak sitelere, endüstriyel kontrollere kadar kapsam dahilinde.

Ortam İzleme Sensörleri

Çevresel koşulların izlenmesinin günlük işlemleriniz ve ekipman sağlığı için önemli olduğu her yerde, sıcaklık, nem, hava akışı ve su sızıntılarını izlemek için sensörleri kullanın.

Güvenlik Sensörleri

RFID Erişim kontrolü döner kulplu dolap kilitleri , kapı kontakları ve hareket dedektörleri, sitelerinizdeki güvenlik durumu ile kabin seviyesine kadar uyum içinde kalmanızı sağlayacaktır. AKCPro Sunucusu aracılığıyla merkezi olarak yönetilen ve izlenen RFID erişim kontrolü ile kimin ve ne zaman erişebileceğini kontrol edin .

Güç Sensörleri

AC Voltaj algılama , DC voltmetreler, sensör kontrollü röleler ve güç ölçümünün tümü SPX + üzerinde yapılabilir

Özel Sensörler

Tank derinliği basınç sensörleri , yakıt tanklarındaki, yağ deposundaki, kimyasal tanklarındaki vb. Sıvı seviyelerini izleyebilir. 2 metre derinliğe kadar herhangi bir tank izlenebilir. Seviyeler kritik seviyelere düştüğünde üretilen alarmlar, yeterli bildirimle yeniden doldurabilmenizi sağlar. Diğer özel sensörler, bakım çalışması yapılırken bildirimleri devre dışı bırakmak için anahtarlı devre dışı bırakmayı ve programlanabilir bir LCD ekranı içerir.

PX + Standart Yapılandırmalar

SPX + birkaç standart konfigürasyonda mevcuttur. Bu "kullanıma hazır" birimler, çoğu insanın izleme gereksinimlerini karşılar. Bu temel konfigürasyonlar, ek modüller ile özellikler ekleyerek inşa edilebilir. Yapılandırmanızın 1U veya 0U montaj boyutlarını karşıladığını kontrol etmek için çevrimiçi yapılandırma aracımızı kullanın.

SPX4

• 4x akıllı sensör bağlantı noktası.
• 1x EXP / Modbus / RS485 bağlantı noktası.
• 1x BEB bağlantı noktası.
• 1U raf montajı, braketler dahildir.
• Kısa DIN raya monte versiyonu mevcuttur. (SPX4-D)
• Temel yapılandırma, özelleştirilmiş cihazınızı ek modüllerle oluşturun.

SPX4-X10

• 4x akıllı sensör bağlantı noktası.
• 10x I / O Kuru kontaklar. (İzole kuru kontak seçenekleri de mevcuttur, lütfen isteğe bağlı modüller listesine bakın)
• 1x EXP / Modbus / RS485 bağlantı noktası.
• 1x BEB bağlantı noktası.
• 1U raf montajı, braketler dahildir.
• Kısa DIN raya monte versiyonu mevcuttur. (SPX4-X10-D)

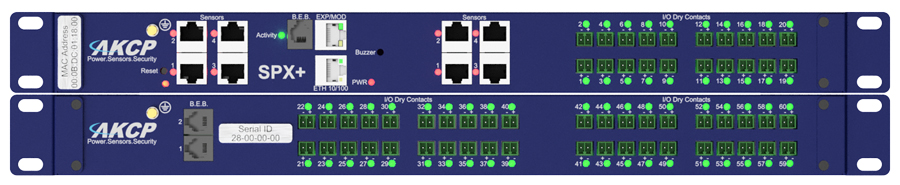

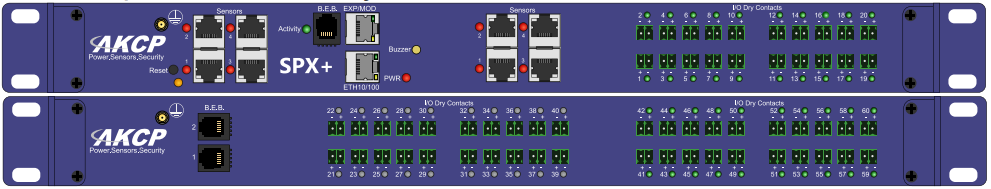

SPX8-X60

• 8x akıllı sensör bağlantı noktası.
• 60x I / O Kuru kontaklar. (İzole kuru kontak seçenekleri de mevcuttur, lütfen isteğe bağlı modüller listesine bakın)
• 1x EXP / Modbus / RS485 bağlantı noktası.
• 1x BEB bağlantı noktası.
• 2U raf montajı, braketler dahildir. (İsteğe bağlı 1U'da "sırt sırta" montaj)
• Yapılandırma, ana SPX + ve ek BEB ünitesinden oluşur.

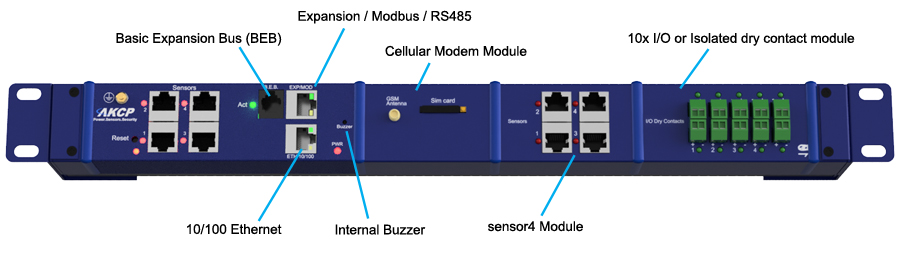

SPX + Modülleri

Cihazı ihtiyacınız olanla oluşturmak için aşağıdaki modüller standart konfigürasyonlara eklenebilir. Örneğin, 12 sensör bağlantı noktasına sahip olmak istiyorsanız, bir SPX8 ve ek bir sensör4 modülü sipariş edebilirsiniz. Ünitenizi 1U veya 0U raf montajına uyup uymadığını kontrol etmek için çevrimiçi yapılandırma aracımızı kullanarak da oluşturabilirsiniz. 1U'yu aşarsanız, konfigürasyona BEB üzerinden ana üniteye bağlanan ek bir U üzerinden devam etme seçeneği vardır.

sensor4 Temel SPX + modülüne 4 blok halinde ek sensör portları eklenebilir. sensor4 modülü tüm AKCP akıllı sensörleri ile uyumludur. Tek bir IP adresinden birden çok kabini izleyebilen uygun maliyetli bir izleme platformu oluşturun. Modül Kodu: - S

Dry10 / 20 Kuru kontak modülleri birkaç çeşide sahiptir . IO modülleri ve yalnızca yalıtılmış giriş. Çeşitli üçüncü aprty cihazlarını, kapı kontak sensörlerini, UPS'ten dijital çıkışları, kontrol panellerini ve alarm panellerini izlemek için kuru kontakları kullanın. Girişlere verilen yanıtları etkinleştirmek için GÇ kuru kontaklarını kullanın. Modül Kodları: D1, D1i, D1iV, D2, D2i, D2iV

AC Voltaj Algılama Monitörü 10x veya 20x AC Voltaj girişleri, devrelerin enerjili olup olmadığını algılar. Bu modül bir oylama okuması vermez, sadece AC Geriliminin varlığını veya yokluğunu verir. Voltaj aralığı 5-30ACV @ 44mA'dır. Modül Kodları: - D1ACV, D2ACV

Hücresel Modem ve İsteğe Bağlı GPS Hücresel veri modemi modülü, SPX + 'nın hücresel veri ağı üzerinden iletişim kurmasını sağlar. Harici bir anten, SPX + bir kabin içinde olsa bile iyi bir sinyal alınabilmesini sağlar. SMS uyarılarını doğrudan SPX + cihazından gönderin veya bir VPN bağlantısı aracılığıyla merkezi izleme platformumuz AKCPro Sunucusuna bağlayın. Hücresel modemler, 4G Avrupa ve ABD bantlarında mevcuttur. Cihazın coğrafi konumu için isteğe bağlı GPS anteni eklenebilir. Modül Kodları: MA, ME, M4A, M4E / GPS

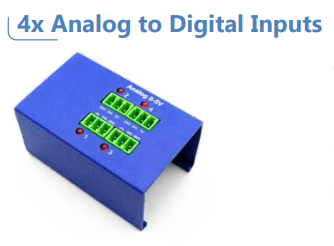

4x Analogdan Dijitale girişler Bu modül, üçüncü taraf analog sensörleri 0-5VDC veya 4-20mAmp ölçek çıkışı ile bağlamak için idealdir. AKCP tarafından sağlanmayan birçok farklı sensörü izleme olanaklarını açan bu ölçek çıkışına sahip birçok endüstriyel sensör mevcuttur. Modül Kodu: - A2D4, A2D4 (4-20)

4x Mini Röleler Bu modül 4x mini DC röle içerir. Düşük akımlı cihazları doğrudan açmak / kapatmak için bunları kullanın veya daha büyük röleleri sürmek için kullanın. Sistemler ve kontrol, bina ve endüstriyel otomasyon için idealdir. Modül Kodu: - 4MR

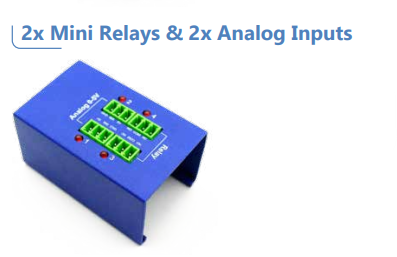

2x Mini Röle ve 2x Analogdan Dijitale girişler Bu modül, 2x röle ve 2x 0-5VDC veya 4-20mA analog sensör girişli yukarıdaki modüllerin bir kombinasyonudur. Modül Kodu: - A2DMR, A2DMR (4-20)

Küresel Vana Kontrol Modülü Ters yönde dönmesi için ters polarite gerektiren DC motorlarınız veya elektronik olarak kontrol edilen küresel vanalarınız varsa, bu modül uygulanabilir. Vana ve motor kontrolleri gerektiren su sulama veya endüstriyel uygulamalar için idealdir. Modül Kodu: - VC

Dahili UPS (4x AA şarj edilebilir piller) Bu modül, 4x AA şarj edilebilir piller (piller dahil değildir) tarafından sağlanan yedek dahili güç sağlar. Poiwer'ın kararsız olabileceği durumlarda, verilerin sürekli olarak günlüğe kaydedilmesini sağlamak için kullanım için idealdir. Ağınız kapalı olsa bile sürekli uyarılar için 3G veya 4G modem ile birleştirin. Modül Kodu: - UPS



Teknik Özellikler



Boyut:	44 (G) x 46 (Y) düşük profilli tasarım
Genişletme Bağlantı Noktası:	EXP Uzak Birimleri bağlayan EXP bağlantı noktası SPX + BEB Uzak Üniteleri bağlamak için BEB bağlantı noktası
Montaj :	0U Alet gerektirmeyen raf montajı, isteğe bağlı duvara montaj braketleri, yatay 1U montajı veya DIN rayı braketleri.
Güç:	Harici 5V 3A Güç Adaptörü Giriş Voltajı ve Akım değerleri: 100V ~ 240V - 0.22A
Durum Göstergesi:	Güç, ağ bağlantısı, çevrimiçi sensör ve eşik durumu için LED. Sesli uyarılar için Dahili Buzzer
Çalışma ortamı :	Sıcaklık: Min. -35 ° C - Maks. 70 ° C Nem: Min% 20 - Maks. % 80 (Yoğuşmasız)
MTBF:	1,400,000 saat sensorProbe üniteleri ile saha deneyimine göre
Ana ünite :	AKCP sensörlerini bağlamak için 4x Sensör Portları 1x Genişletme Çıkış Portu (Opsiyonel olarak Modbus için kullanılır) 1x 10/100 Ethernet Portu
Maksimum Sensörler:	Genişletme Üniteleri ve sanal sensörler dahil maksimum 150 çevrimiçi sensör. VPN etkinleştirilirse 50'ye düşürülür
SPX + Modülleri:	4x Sensör Bağlantı Noktaları modülü   10x veya 20x Kuru modül, 3 konfigürasyonda mevcuttur: Yapılandırılabilir G / Ç kuru Kontak (0VDC / 5VDC) Sadece giriş 5V Kuru Kontak, opto-kuplajlı giriş İzole giriş Kuru Kontak, 5V ila 20V voltaj giriş sinyali İzole AC Algılama Girişi 5-30ACV @ 44mA Harici antenli 3G veya 4G hücresel veri modemi. (GSM / CDMA) İsteğe bağlı GPS Üçüncü taraf sensörler için 4x 0-5VDC / 4-20mA giriş Daha büyük röleleri sürmek için 4x Mini röleler 2x Mini röleli üçüncü taraf sensörler için 2x 0-5VDC / 4-20mA giriş Dahili mini UPS, 4x AA şarj edilebilir piller



sensorProbeX + Genişletme Mimarisi

Her SPX +, hem EXP (Genişletme) hem de BEB (Temel Genişletme Veriyolu) bağlantı noktaları ile birlikte gelir. Bu genişletme bağlantı noktaları, temel cihazınıza işlevsellik ekleme yeteneği sağlar, böylece sisteminiz ihtiyaçlarınızla birlikte büyüyebilir.

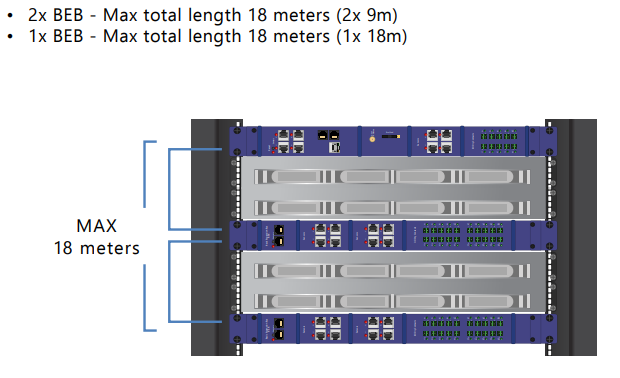

Temel Genişletme Veriyolu (BEB)

BEB, kabininizde kısa mesafeli genişletme için uygundur. Ek SPX + BEB Uzak birimleri ekleyerek sisteminizi kurun. Genişletme birimlerini toplam zincir için maksimum 18 metreye kadar zincirleme bağlayın. SPX + BEB Uzak üniteler, üniteyi aynı veya komşu kabin içine yerleştirdiğinizde uygun maliyetli genişletmelerdir.

Genişletme (EXP)

EXP, mesafeyi 300 metreye kadar uzatmanız gereken yerlerde kullanılır. SPX + EXP Remote cihazları, her birim arasında maksimum 300 metre olacak şekilde zincirleme bağlanabilir.
