SecurityProbe 5E-X20 (SEC5E-X20)

İhtiyaç duyacağınız tek izleme sistemi ...

Ürün Etiketleri:
Takip Edin
  • Açıklama
  • İndirelibilir Dosyalar

Fiziksel ortamı izleyin ve yetkisiz izinsiz girişler, güvenlik ihlalleri, yüksek sıcaklıklar, duman, su sızıntıları, elektrik kesintileri ve daha fazlası gibi herhangi bir rahatsızlık konusunda uyarılar alın.

AKCP Akıllı Sensörler serisi ile uyumlu olan SEC5E-X20, 500'e kadar bağlı sensör için eksiksiz bir çevre, erişim kontrolü ve güvenlik çözümü sağlar. SecurityProbe 5E-X20, 20x 2 Telli Kuru Kontağa sahiptir. Daha fazla depolama kapasitesi sağlamak için ek 2 Gigabayt SD kart takılabilir. Güvenilir olmayan ağ bağlantılarına sahip siteler için bir seçenek olarak dahili bir GSM hücresel modem mevcuttur.

Ağa Bağlı İzleme

TCP / IP uyumludur ve https (SSL), Bash, Perl, Telnet, PHP, E-posta ve Nagios dahil olmak üzere lighttpd web sunucusunu çalıştırır. SEC5E-X20, sensör yapılandırması, veri toplama ve görsel grafikler için kullanımı kolay web tabanlı bir kullanıcı arayüzüne sahiptir. SEC5E-X20, tam şifreleme ile SNMP v3'ü destekler. SecurityProbe 5E-X20 ayrıca Modbus Master / Slave, Modbus RTU ve TCP / IP üzerinden Modbus'u destekler ve benzersiz, yapılandırması kolay Modbus - SNMP ağ geçidi oluşturur. Web tabanlı arayüz PHP'de yazılmıştır ve dil çevirisi gibi son kullanıcı değişikliklerine izin verir. SEC5E-X20, doğru kayıt tutma için pil saatine sahiptir.

  • Gömülü web sunucusu, bağlı kameralardan sensör bilgilerini ve canlı videoyu görüntüler
  • PTDZ kameraları doğrudan web arayüzünden kontrol edin
  • Uzak sunuculara veya dahili belleğe dijital video kaydedin veya kendi web sitenize canlı görüntüler gönderin
  • Dijital Kameraları bağlayın ve aynı anda 640 × 480 çözünürlüğe kadar görüntüleri görüntüleyin
  • Anormal olayların bildirimlerini e-posta, SMS / MMS, SNMP tuzakları ve çok daha fazlası yoluyla alın
  • SNMPv1 ve Şifreli SNMPv3 aracılığıyla ağ yönetim sistemleriyle bütünleşir
  • Video ve sensör bilgilerini doğrudan cep telefonunuza veya PDA'nıza aktarın
  • Harici GPRS / GSM modem, Bluetooth ve WiFi USB adaptörlerini bağlayabilme
  • Maksimum kararlılık ve esneklik için Linux işletim sistemini kullanır
  • Sanal Sensörler gücü, Modbus'u, ağ cihazlarını ve diğer SNMP tabanlı ekipmanları izler
  • Dahili olarak veya uzak bir PC'ye dahili grafik ve veri kaydı
  • Platform bağımsız; AKCP'den ücretsiz ürün yazılımı yükseltmeleri ve yardımcı programları
  • Genişletme modüllerini kullanarak 500 adede kadar akıllı sensörü izleyin (E-Opto 16 ve E-Sensor 8)
  • Tüm AKCP Akıllı Sensörleri ile uyumludur
  • Tam Modbus desteği: Modbus Master / Slave, Modbus RTU, Modbus TCP / IP üzerinden

Uygulamalar

PTDC

4 Harici Kameraya Kadar Bağlayın

securityProbe 5E-X20,
maksimum dört Dijital Kameradan alınan resimleri aynı anda
çeşitli boyutlarda, 640 × 480 piksel çözünürlüğe kadar görüntüleyebilir.

AKCP kameralar profesyonel gözetim
ve CCTV izleme sistemlerinde kullanılmaktadır. Yerleşik bir pan-tilt
denetleyici arayüzü
, endüstri standardı Pelco D veriyolunu kullanarak pan ve tilt kameraların tam kontrolüne izin verir .

Sensör Grafikleme
securityProbe 5E-X20, web tabanlı kullanıcı arayüzünde tüm sensör verilerinin grafiklerini entegre eder ve görüntüler. Her sensör türü için ayrı grafik (gün, hafta, ay ve yıl), yalnızca belirli bir grafiği oluşturmak için kullanılan komut dosyası şablonunu değiştirerek özelleştirilebilir. RRD aracı, gömülü bir sensör verileri veritabanı oluşturmak için kullanılır.

Bu verilere web arayüzünden erişilebilir veya uzak bir PC'ye indirilebilir. MRTG, uzak bir web sitesinde sensör verilerinin gerçek zamanlı grafiklerini oluşturmak için kullanılabilir.

grafik

securityProbe 5ESVA-X20'nin OnBoard Mimarisi

AKCP'nin Akıllı Sensörlerinden 8 adede kadar, securityProbe 5E-X20'ye bağlanabilir. Takıldığında, sensörler kendilerini otomatik olarak yapılandırır ve "çevrimiçi" olur. E-sensör8 veya E-opto16 genişletme modüllerini kullanarak tek bir birime 500'e kadar sensör bağlanabilir. Kullanımı kolay bağlantı noktası numaralandırma sistemimiz securityProbe 5E-X20'yi dakikalar içinde kurmanıza olanak tanır.

  • AKCP iMX25 CPU
  • 128 MB SDRAM
  • 128 MB Yerleşik NAND Flash
  • 10/100 Mbps Ethernet Bağlantı Noktası
  • 1x USB 2.0 Modem Bağlantı Noktası
  • 4x BNC Video Bağlantı Noktaları
  • 20x Kuru Kontak Girişleri
  • RS485 Bağlantı Noktaları
  • Dahili Ses Hoparlörü
  • Dahili Mikrofon
  • 8 Tam AutoSense RJ-45 Bağlantı Noktası (Maksimum 500 Sensör)
  • 4x RJ-45 Genişletme Bağlantı Noktaları

Bildirimler ve Yanlış Mesaj Filtresi

Bildirimler

AKCP'nin Akıllı Sensörlerinden 8 adede kadar, securityProbe 5E-X20'ye bağlanabilir. Sensör prize takıldığında otomatik olarak kendini yapılandırır ve çevrimiçi olur. E-sensör 8 veya E-opto 16 genişletme modüllerini kullanarak, tek bir üniteye 500'e kadar sensör bağlanabilir. Kullanımı kolay web tabanlı arayüzümüz securityProbe 5ESVA-X20'yi dakikalar içinde kurmanıza olanak tanır. Çevrimiçi olduklarında, sensörler 4 seviyeli eşik kontrolünü kullanır ve herhangi bir durum değişikliğini rapor eder.

Bildirimler ve alarmlar, birden çok sensörün durumuna bağlı olabilir ve zaman içinde ciddiyeti artacak şekilde yapılandırılabilir. Bildirim sistemi,
e-posta, SMS mesajları ve telefon görüşmeleri yoluyla sizi bir sorun konusunda uyarabilir (ek donanım gereklidir) veya SNMP tuzaklarını kullanarak herhangi bir ticari ağ izleme sistemine bir mesaj gönderebilir. SecurityProbe 5E-X20, bir röleyi otomatik olarak açabilir veya kapatabilir, uzak bir sunucuyu uyandırabilir veya kapatabilir, FTP yoluyla resim ve veri gönderebilir, bir FAKS gönderebilir, özel komut dosyanızı çalıştırabilir ve daha birçok çok yönlü işlevi çalıştırabilir.

SecurityProbe 5E-X20, Heartbeat Message özelliği aracılığıyla ünitenin ve sensörlerin tam durumunu otomatik olarak gönderebilir. Bu, e-posta, SMS veya SNMP tuzakları yoluyla gönderilecek şekilde ayarlanabilir. Verilerin web sunucularına gönderilmesine izin veren bir HTTP alma komut dosyası da seçilebilir.

Yanlış Mesaj Filtresi

Yanlış alarmları önlemek için securityProbe 5E-X20 olayların kapsamlı şekilde filtrelenmesine izin verir. Olayları günün saatine veya haftanın gününe göre sınırlayabilirsiniz. Ayrıca, saat başına uyarı sayısını sınırlandırabilirsiniz, böylece çok fazla mesajla boğuşmazsınız. Bu, bir olayı yalnızca iş yeri kapalıyken işlemek isteyebileceğiniz hareket dedektörü gibi sensör için özellikle önemlidir.

Takvim

Teknik Özellikler

Boyut Boyut: 17,08 ”x 5,43” x 1,80 ”
Ağırlık: 2,6 Kg
Genişletme Bağlantı Noktası 2x RJ-45 Genişletme Bağlantı Noktaları
115,2K BPS Veri Aktarım Hızı
Genişletme Bağlantı Noktaları ve
RS485 bağlantı noktası eşik durumu arasında eşzamanlı işlevsellik
Montaj 1U Raf Montajlı Standart
Raf montaj braketleri dahildir
AKCP'nin DIN ve raf montaj tepsileriyle uyumlu
Güç Harici 7.0 - 9 VDC 3A Güç Adaptörü
Giriş Voltajı ve Akım değerleri: 100V ~ 240V - 1A



İsteğe bağlı
- DCW: harici +/- 40 ~ 60V DC giriş

Güç tüketimi Tipik 6.150 Watt, 0.82A
Durum Göstergesi
Ağ bağlantısı için güç LED'i için LED göstergesi
Çevrimiçi sensör
için LED ve çevrimiçi kuru bağlantı ve durum için eşik durum LED'i
Bileşenler Uzun vadeli güvenilirlik sağlamak için son derece entegre, düşük güçlü yüzeye montaj teknolojisi kullanılarak üretilmiştir.
CPU: AKCP i.MX25 İşlemci
128 MB Yerleşik NAND Flash
HC SD Bellek Yuvası yerleşik (16 GB'a kadar)
Çalışma ortamı Sıcaklık: Min. -35 ° C - Maks. + 55 ° C
Nem: Min. % 20 - Maks. % 80 (Yoğuşmasız)
MTBF 400.000 Saat
Bağlantı Ethernet 10/100 Mbps
İsteğe Bağlı Dahili 3G / 4G modem

Girişler 8x RJ-45 Sensör Bağlantı Noktaları
2x RJ-45 Genişletme Bağlantı Noktaları

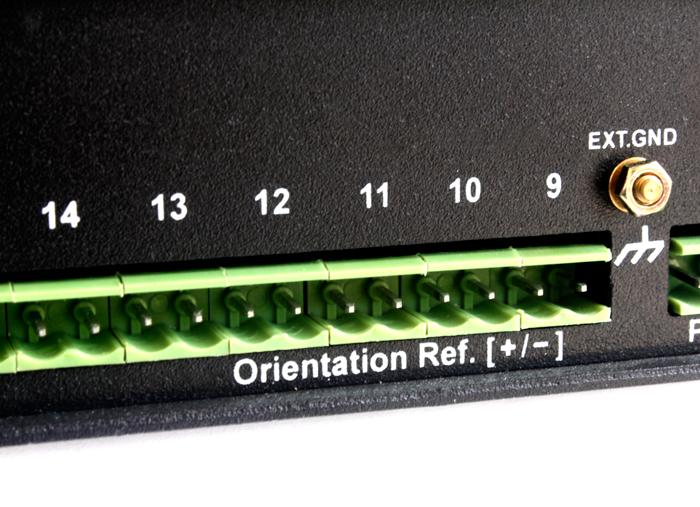

20x 2 Kablolu kuru kontaklar (Dahili atlama teli ayarı kullanılarak opto yalıtılmış modda yalnızca 5VDC'ye ve 40VDC'ye kadar giriş)
1x USB 2.0 Modem Bağlantı Noktası
Ses Girişi (Analog) 2.5 ″ jak
Dahili Mikrofon

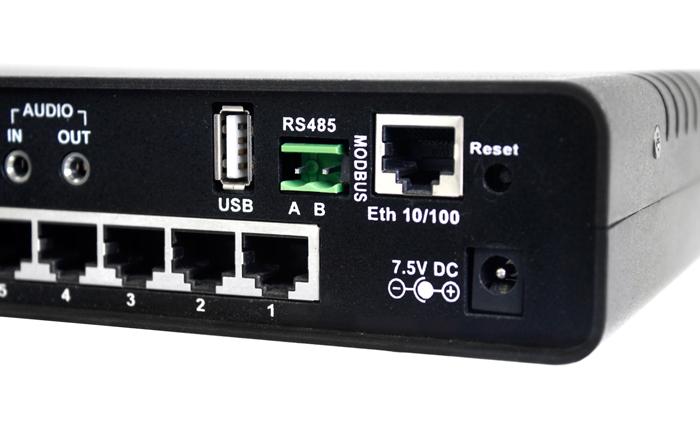

RS485, 2 Pin Terminal kutusu, (Modbus için kullanılır)
çıktılar 8 RJ-45 sensör bağlantı noktasından herhangi birinde yapılandırılabilir çıkış sinyalleri (0VDC / 5VDC)
Dahili Hoparlör Çıkışı
Ext. Hoparlör Çıkışı, 2,5 ”jak (Analog)
Mikrofon Çıkışı, 2,5 ″ jak (Analog) (Modem uygulaması için)
Genişletme Kartları 8 Bağlantı Noktalı Akıllı Sensör Modülü (E-Sensör8)
16 Bağlantı Noktalı Kuru Kontak Modülü (E-opto16) (Maksimum 500 Sensör)
Kabin Kontrol Birimi (DCU) (Zincir Başına 25'e Kadar)
1.000 Fite veya 300 metreye kadar uzatılabilir
Genişletme modülleri papatya dizimi yapılabilir

Video - Analog 4x Analog Video BNC girişi, harici olarak beslenir
 * çözünürlük 320 × 240 veya 640 × 480
 * tip: NTSC veya PAL
4x PTDC denetleyici bağlantı noktaları
DİKKAT: MODBUS SIRALAMA ARALIKLARI
Modbus yoklama aralığını ayarlamak karmaşık olabilir. Sorgulama aralığı çok hızlıysa ve sorgulanacak çok sayıda kayıt varsa ve aynı modbus hattında birçok PMS varsa, tüm sorgulamayı tamamlamak için yeterli zaman olmayabilir. Herhangi bir sorunuz varsa lütfen destek ile iletişime geçin, size yardımcı olmaktan memnuniyet duyarız.
