Fiziksel ortamı izleyin ve yetkisiz izinsiz girişler, güvenlik ihlalleri, yüksek sıcaklıklar, duman, su sızıntıları, elektrik kesintileri ve daha fazlası gibi herhangi bir rahatsızlık konusunda uyarılar alın.
AKCP Akıllı Sensörler serisi ile uyumlu olan SEC5E, 500'e kadar bağlı sensör için eksiksiz bir çevre, erişim kontrolü ve güvenlik çözümü sağlar. SecurityProbe5E, iMX25 CPU çalıştıran bir Linux İşletim Sistemine sahiptir. Daha fazla depolama kapasitesi sağlamak için ek 2 Gigabayt SD kart takılabilir. Güvenilir olmayan ağ bağlantılarına sahip siteler için bir seçenek olarak dahili bir GSM hücresel modem mevcuttur.
Ağa Bağlı İzleme
TCP / IP uyumludur ve https (SSL), Bash, Perl, Telnet, PHP, E-posta ve Nagios dahil olmak üzere lighttpd web sunucusunu çalıştırır. SEC5E, sensör yapılandırması, veri toplama ve görsel grafikler için kullanımı kolay web tabanlı bir kullanıcı arayüzüne sahiptir. SEC5E, tam şifrelemeli SNMP v3'ü destekler. SecurityProbe 5ESVA ayrıca Modbus Master / Slave, Modbus RTU ve TCP / IP üzerinden Modbus'u destekler ve benzersiz, yapılandırması kolay Modbus - SNMP ağ geçidi oluşturur. Web tabanlı arayüz PHP'de yazılmıştır ve dil çevirisi gibi son kullanıcı değişikliklerine izin verir. SEC5E, doğru kayıt tutma için pil bulunmaktadır.
- Gömülü web sunucusu, bağlı kameralardan sensör bilgilerini ve canlı videoyu görüntüler
- PTDZ kameraları doğrudan web arayüzünden kontrol edin
- Uzak sunuculara veya dahili belleğe dijital video kaydedin veya kendi web sitenize canlı görüntüler gönderin
- Dijital Kameraları bağlayın ve aynı anda 640 × 480 çözünürlüğe kadar görüntüleri görüntüleyin
- Anormal olayların bildirimlerini e-posta, SMS / MMS, SNMP tuzakları ve çok daha fazlası yoluyla alın
- SNMPv1 ve Şifreli SNMPv3 aracılığıyla ağ yönetim sistemleriyle bütünleşir
- Video ve sensör bilgilerini doğrudan cep telefonunuza veya PDA'nıza aktarın
- Harici GPRS / GSM modem, Bluetooth ve WiFi USB adaptörlerini bağlayabilme
- Maksimum kararlılık ve esneklik için Linux işletim sistemini kullanır
- Sanal Sensörler gücü, Modbus'u, ağ cihazlarını ve diğer SNMP tabanlı ekipmanları izler
- Dahili olarak veya uzak bir PC'ye dahili grafik ve veri kaydı
- Platform bağımsız; AKCP'den ücretsiz ürün yazılımı yükseltmeleri ve yardımcı programları
- Genişletme modüllerini kullanarak 500 adede kadar akıllı sensörü izleyin (E-Opto 16 ve E-Sensor 8)
- Tüm AKCP Akıllı Sensörleri ile uyumludur
- Tam Modbus desteği: Modbus Master / Slave, Modbus RTU, Modbus TCP / IP üzerinden
securityProbe 5ESVA'nın OnBoard Mimarisi
AKCP'nin Akıllı Sensörlerinden 8 adede kadar, securityProbe 5E'ye bağlanabilir. Takıldığında, sensörler kendilerini otomatik olarak yapılandırır ve "çevrimiçi" olur. Birini kullanarak e-sensor8 veya e-opto16 genişleme modülleri, 500 sensörlere tek bir birim bağlanabilir. Kullanımı kolay bağlantı noktası numaralandırma sistemimiz securityProbe 5E'yi dakikalar içinde kurmanıza olanak tanır.
|
|
Uygulamalar
4 Harici Kameraya Kadar Bağlayın
securityProbe 5E,
maksimum dört Dijital Kameradan alınan resimleri aynı anda
çeşitli boyutlarda, 640 × 480 piksel çözünürlüğe kadar görüntüleyebilir.
AKCP kameralar profesyonel gözetim
ve CCTV izleme sistemlerinde kullanılmaktadır. Yerleşik bir pan-tilt
denetleyici arayüzü
, endüstri standardı Pelco D veriyolunu kullanarak pan ve tilt kameraların tam kontrolüne izin verir .
Sensör Grafiği
SecurityProbe 5E, web tabanlı kullanıcı arayüzünde tüm sensör verilerinin grafiklerini entegre eder ve görüntüler. Her sensör türü için ayrı grafik (gün, hafta, ay ve yıl), yalnızca belirli bir grafiği oluşturmak için kullanılan komut dosyası şablonunu değiştirerek özelleştirilebilir. RRD aracı, gömülü bir sensör verileri veritabanı oluşturmak için kullanılır.
Bu verilere web arayüzünden erişilebilir veya uzak bir PC'ye indirilebilir. MRTG, uzak bir web sitesinde sensör verilerinin gerçek zamanlı grafiklerini oluşturmak için kullanılabilir.
Bildirimler ve Yanlış Mesaj Filtresi
Bildirimler
AKCP'nin Akıllı Sensörlerinden 8 adede kadar, securityProbe 5ESVA'ya bağlanabilir. Sensör prize takıldığında otomatik olarak kendini yapılandırır ve çevrimiçi olur. E-sensör 8 veya E-opto 16 genişletme modüllerini kullanarak, tek bir üniteye 500'e kadar sensör bağlanabilir. Kullanımı kolay web tabanlı arayüzümüz, securityProbe 5ESVA'yı dakikalar içinde kurmanıza olanak tanır. Çevrimiçi olduklarında, sensörler 4 seviyeli eşik kontrolünü kullanır ve herhangi bir durum değişikliğini rapor eder.
Bildirimler ve alarmlar, birden çok sensörün durumuna bağlı olabilir ve zaman içinde ciddiyeti artacak şekilde yapılandırılabilir. Bildirim sistemi,
e-posta, SMS mesajları ve telefon görüşmeleri yoluyla sizi bir sorun konusunda uyarabilir (ek donanım gereklidir) veya SNMP tuzaklarını kullanarak herhangi bir ticari ağ izleme sistemine bir mesaj gönderebilir. SecurityProbe 5ESVA otomatik olarak bir röleyi açıp kapatabilir, uzaktaki bir sunucuyu uyandırabilir veya kapatabilir, FTP yoluyla resim ve veri gönderebilir, bir FAKS gönderebilir, özel komut dosyanızı çalıştırabilir ve daha birçok çok yönlü işlevi çalıştırabilir.
SecurityProbe 5ESVA, Heartbeat Message özelliği aracılığıyla ünitenin ve sensörlerin tam durumunu otomatik olarak gönderebilir. Bu, e-posta, SMS veya SNMP tuzakları yoluyla gönderilecek şekilde ayarlanabilir. Verilerin web sunucularına gönderilmesine izin veren bir HTTP alma komut dosyası da seçilebilir.
Yanlış Mesaj Filtresi
Yanlış alarmları önlemek için securityProbe 5ESVA, olayların kapsamlı şekilde filtrelenmesine izin verir. Olayları günün saatine veya haftanın gününe göre sınırlayabilirsiniz. Ayrıca, saat başına uyarı sayısını sınırlandırabilirsiniz, böylece çok fazla mesajla boğuşmazsınız. Bu, bir olayı yalnızca iş yeri kapalıyken işlemek isteyebileceğiniz hareket dedektörü gibi sensör için özellikle önemlidir.
| Boyut | Boyut 8,5 ″ x 5,43 ″ x 1,80 ″ Ağırlık 1 Kg |
| Genişletme Bağlantı Noktası | 2x RJ-45 Genişletme Bağlantı Noktaları 115,2K BPS Veri Aktarım Hızı Genişletme Bağlantı Noktaları ve RS485 bağlantı noktası eşik durumu arasında eşzamanlı işlevsellik |
| Montaj | 1U Raf Montajlı Standart Raf montaj braketleri dahildir AKCP'nin DIN ve raf montaj tepsileriyle uyumlu |
| Güç | Harici 7.0 - 9 VDC 3A Güç Adaptörü Giriş Voltajı ve Akım değerleri: 100V ~ 240V - 1A
İsteğe bağlı |
| Güç tüketimi | Tipik 5,025 Watt, 0,67A |
| Durum Göstergesi | Ağ bağlantısı için güç LED'i için LED göstergesi Çevrimiçi sensör ve eşik durumu için LED |
| Bileşenler | Uzun vadeli güvenilirlik sağlamak için son derece entegre, düşük güçlü yüzeye montaj teknolojisi kullanılarak üretilmiştir. CPU: AKCP i.MX25 İşlemci 128 MB Yerleşik NAND Flash HC SD Bellek Yuvası yerleşik (16 GB'a kadar) |
| Çalışma ortamı | Sıcaklık: Min. -35 ° C - Maks. + 55 ° C Nem: Min. % 20 - Maks. % 80 (Yoğuşmasız) |
| MTBF | 400.000 Saat |
| Bağlantı | Ethernet 10/100 Mbps İsteğe Bağlı Dahili 3G / 4G modem |

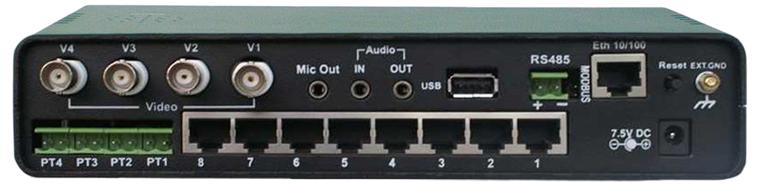

| Girişler | 8x RJ-45 Sensör Bağlantı Noktaları 2x RJ-45 Genişletme Bağlantı Noktaları 1x USB 2.0 Modem Bağlantı Noktası Ses Girişi (Analog) 2,5 ″ jak Dahili Mikrofon RS485, 2 Pimli Terminal kutusu, (Modbus için kullanılır) |
| çıktılar | 8 RJ-45 sensör bağlantı noktasından herhangi birinde yapılandırılabilir çıkış sinyalleri (0VDC / 5VDC) Dahili Hoparlör Çıkışı Ext. Hoparlör Çıkışı, 2,5 ”jak (Analog) Mikrofon Çıkışı, 2,5 ″ jak (Analog) (Modem uygulaması için) |
| Genişletme Kartları | 8 Bağlantı Noktalı Akıllı Sensör Modülü (E-Sensör8) 16 Bağlantı Noktalı Kuru Kontak Modülü (E-opto16) (Maksimum 500 Sensör) Kabin Kontrol Birimi (DCU) (Zincir Başına 25'e Kadar) 1.000 Fite veya 300 metreye kadar uzatılabilir Genişletme modülleri papatya dizimi yapılabilir |
| Video - Analog | 4x Analog Video BNC girişi, harici olarak beslenir * çözünürlük 320 × 240 veya 640 × 480 * tip: NTSC veya PAL 4x PTDC denetleyici bağlantı noktaları |
DİKKAT: MODBUS SIRALAMA ARALIKLARI
Modbus yoklama aralığını ayarlamak karmaşık olabilir. Sorgulama aralığı çok hızlıysa ve sorgulanacak çok sayıda kayıt varsa ve aynı modbus hattında birçok PMS varsa, tüm sorgulamayı tamamlamak için yeterli zaman olmayabilir. Herhangi bir sorunuz varsa lütfen destek ile iletişime geçin, size yardımcı olmaktan memnuniyet duyarız.
