Kabin Analiz Sensörü (CAS)

Termal Haritalama, Kabini Sıcak Noktaları, Diferansiyel Basınç

Ürün Etiketleri:
Takip Edin
  • Açıklama
  • İndirelibilir Dosyalar

BT Kabinleri için Hava Akışı ve Termal Haritalama

Kabin Analiz Sensörü (CAS), sıcak noktaları tespit etmek için bir kabin termal haritasına ve hava akışının analizi için bir diferansiyel basınç sensörüne sahiptir. SensorProbeX + baz üniteleriyle tek bir IP adresinden 16 kabine kadar izleyin . Kablosuz Kabine Analizi Sensör bizim kullanarak da mevcuttur Kablosuz Tünel ™ Teknolojisi .

Diferansiyel Sıcaklık (△ T)

Kabin termal haritaları, 3x Sıcaklık ve 1x Hum sensöründen oluşan 2 diziden oluşur. Kabinin önünde, arkasında, üstünde, ortasında ve altında sıcaklığı izleyin. △ T değeri, önden arkaya sıcaklık farkı hesaplanır ve AKCPro Sunucu kabin raf harita görünümlerinde animasyonlu oklarla görüntülenir.

Fark Basınç (△ D)

Sıcak ve soğuk koridorlardan gelen havanın karışmamasını sağlamak için kabinin önünde daima pozitif bir basınç olmalıdır. Hava, yüksek basınçlı bölgelerden düşük basınca geçer, verimli soğutma için kabinin ön tarafında daha yüksek ve arkada daha düşük basınç olduğunu kontrol etmek zorunludur.

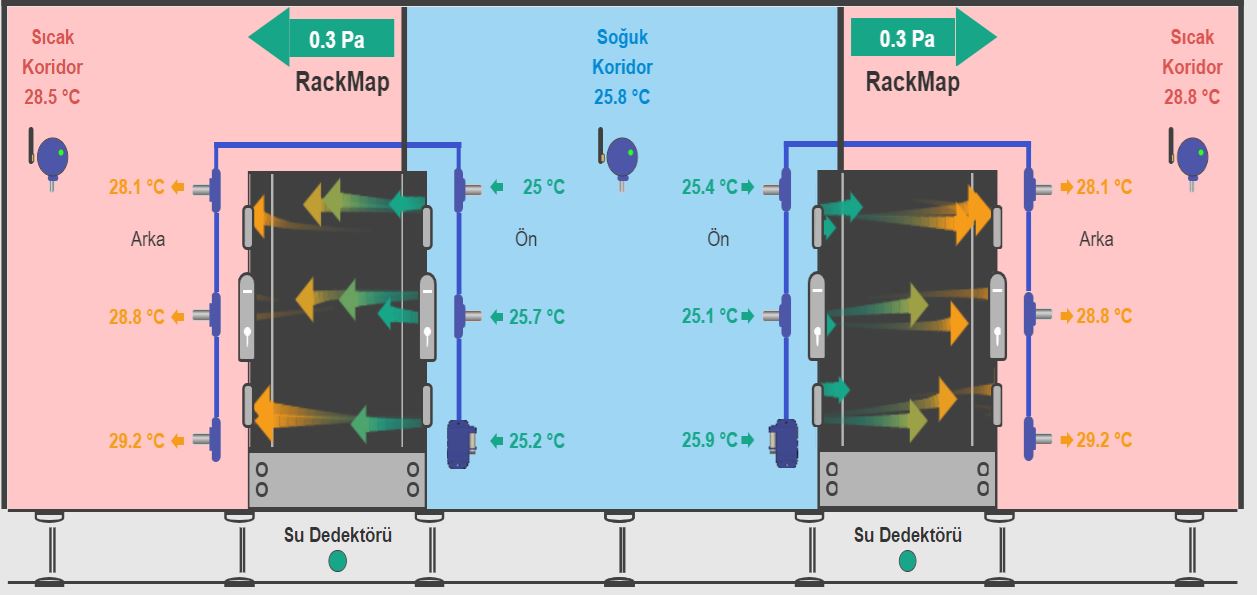

Raf Haritaları ve Kapsama Görünümleri

AKCPro Sunucusu kurulu bir L-DCIM veya PC ile, Kabin Analizi Sensör verilerini görüntüleyen özel raf haritaları, veri merkezinizdeki her rafın görsel bir temsilini verecek şekilde yapılandırılabilir. Bir sıcak / soğuk koridor muhafazası çalıştırıyorsanız, muhafaza görünümleri de raflarınızın ve muhafaza koridorlarınızın kesitsel bir görünümünü verecek şekilde yapılandırılabilir.

Teknik Özellikler

BOS L-DPTHM Fark Basınç ve Sıcaklık ve Nem Termal Haritası
Boyut: 86 mm X 111 mm X 63 mm
Montaj : Masaüstü, Duvara Monte, Din rayı, Manyetik
Güç kaynağı : 4xAA Dahili yeniden şarj edilebilir NiMH piller veya mikro USB bağlantı noktası aracılığıyla
Güç tüketimi : TBD
Durum Göstergesi:
Durum için Bağlantı LED göstergesi için LED göstergesi
Bileşenler: Uzun vadeli güvenilirlik sağlamak için son derece entegre, düşük güçlü yüzey montaj teknolojisi kullanılarak üretilmiştir.
Çalışma ortamı : Sıcaklık: Min. -35 ° C - Maks. 80 ° CC
Nem: Min. % 20 - Maks. % 80 (Yoğuşmasız)
LoRa (R) Radyo
Bölgesel planları
- EU868: 863 ~ 870Mhz
Max TX Power + 14dBm
Duty Cycle 1%
- US915: 903 ~ 915Mhz
Max TX Power + 17dBm
- AS923: 923 ~ 925Mhz
Max TX Power + 14dBm
Duty Cycle 1%
- KR920 (Korea): 922 ~ 923Mhz
Max TX Power + 14dBm
Duty Cycle 1%
- IL917 (Israel): 915 ~ 917Mhz
Max TX Power + 14dBm
Duty Cycle 1%
Sertifika: FCC Bölüm 15C, CE EN300220-2
Çevre izleme
Sıcaklık : 6x Sıcaklık sensör değerleri
3x Fark Sıcaklık sensör değerleri
Ölçüm aralığı : -40 ° C ile + 75 ° C
-40 ° F ile + 167 ° F
Ölçüm Çözünürlüğü: 0,1 ° C artışlar
0,2 ° F artışlar
Ölçüm doğruluğu
-40ºC'de maksimum ± 0.3, + 25ºC'de minimum ± 0.3 ve + 75ºC'de ± 0.3 Maksimum ± 0.6 -40ºF'de, + 25ºC'de minimum ± 0.6 ve + 167ºF'de ± 0.6
Nem: 2x Nem sensörü değerleri
Ölçüm aralığı : % 0 ila% 100 Bağıl nem
Çözüm : % 1 RH artışları,% 0.01 RH sensör okuması
Doğruluk: 25 ° C ±% 2 bağıl nem
Diferansiyel basınç : 1x Fark Basınç değeri
Ölçüm aralığı : ± 125 Pa (± 0,5 inH2O / ± 1,25 mbar)
Çözüm : 0,01 Pa artışlar
Doğruluk: 25 ° C ±% 0,5
Kuru kontak : 1x Ayrık Kuru Kontak girişi
Giriş A49: Anahtar tipi kuru kontak girişi:
Kenar sayaçlarını açın veya kapatın
TipA51: - İzole (5 - 24V DC / AC)
- 5V pull-up, izolasyonsuz
Önemli Not : Not 1: İzole edilmemiş 5V pull-up için hepsi aynı zemini paylaşır.
Girişleri kuru kontaklara bağlarken topraklamaya dikkat edilmelidir.Not
2: 5V pull-up için yalıtımsız, kuru kontak girişlerine herhangi bir gerilim uygulamayın
